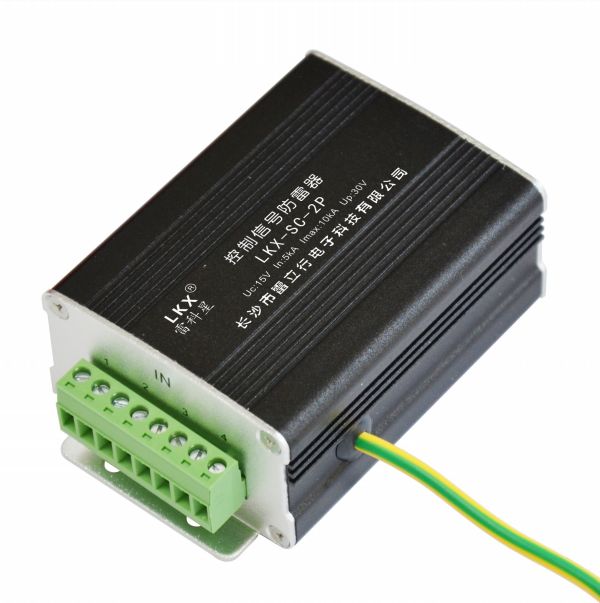

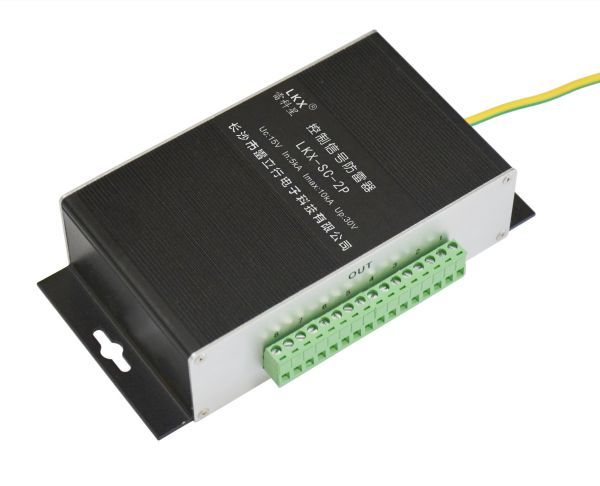

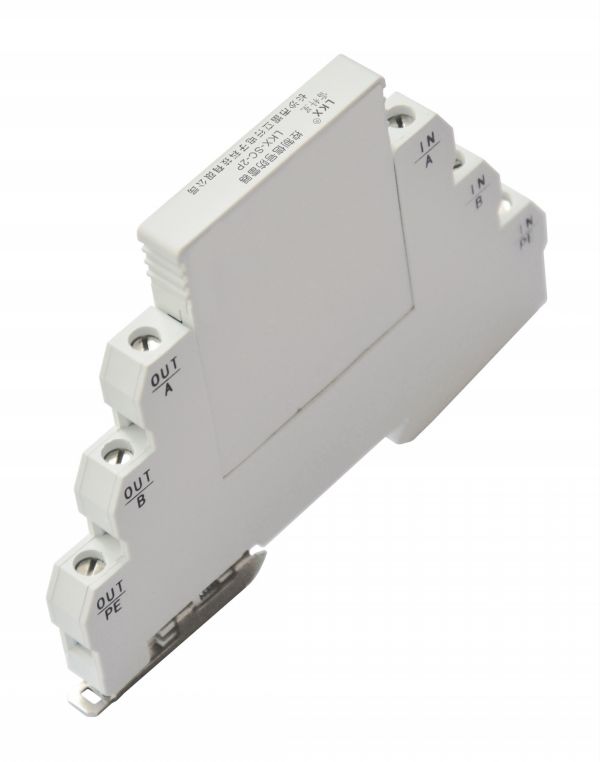

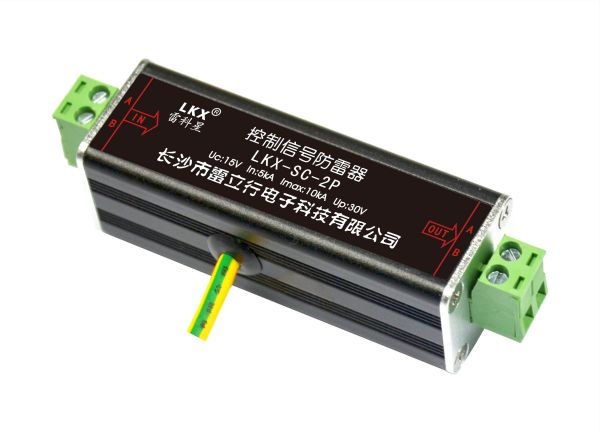

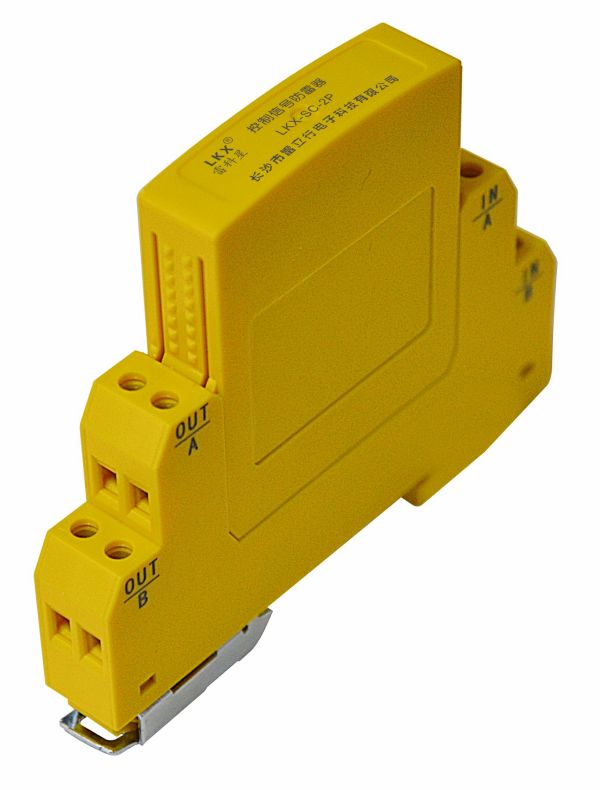

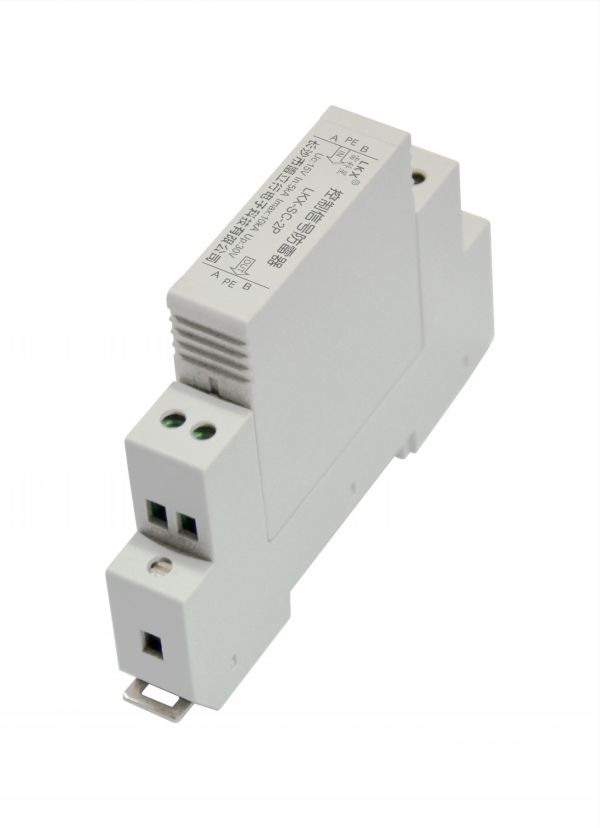

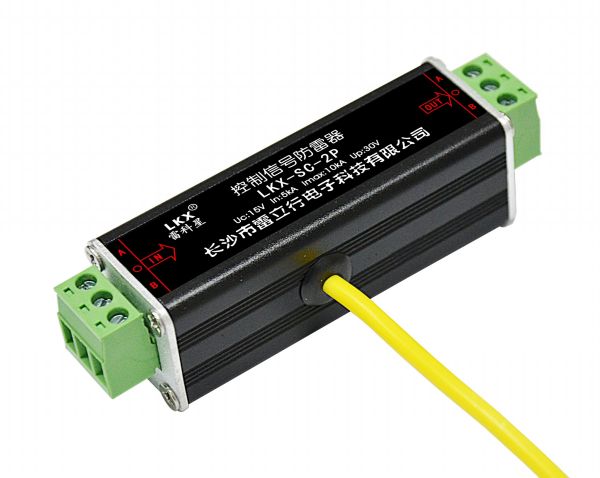

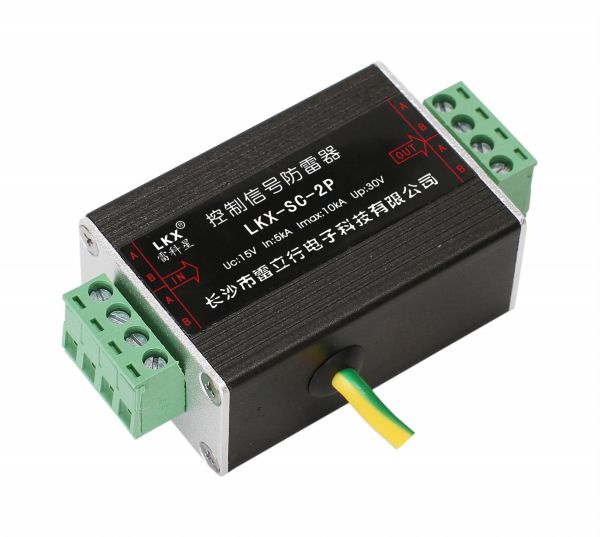

控制信號防雷器

■產品用途

控制信號防雷器主要用于沿低壓控制信號線路侵入設備的雷電（過電壓）防護，廣泛應用于金融系統、電信系統、交通運輸系統、石化工控系統，如各種數據傳輸線、監控控制線路、儀表儀器信號線路等。

■產品特點

● 放電電流大，采用多級保護。

● 內置快速半導體保護器件，響應速度快，殘壓低。

● 核心元件采用國際知名品牌，性能優越。

● 節能、環保，安裝簡便，適用于各種標準接口類型。

● 插入損耗低，確保線路暢通。

● 駐波系數小，工作頻率范圍寬。

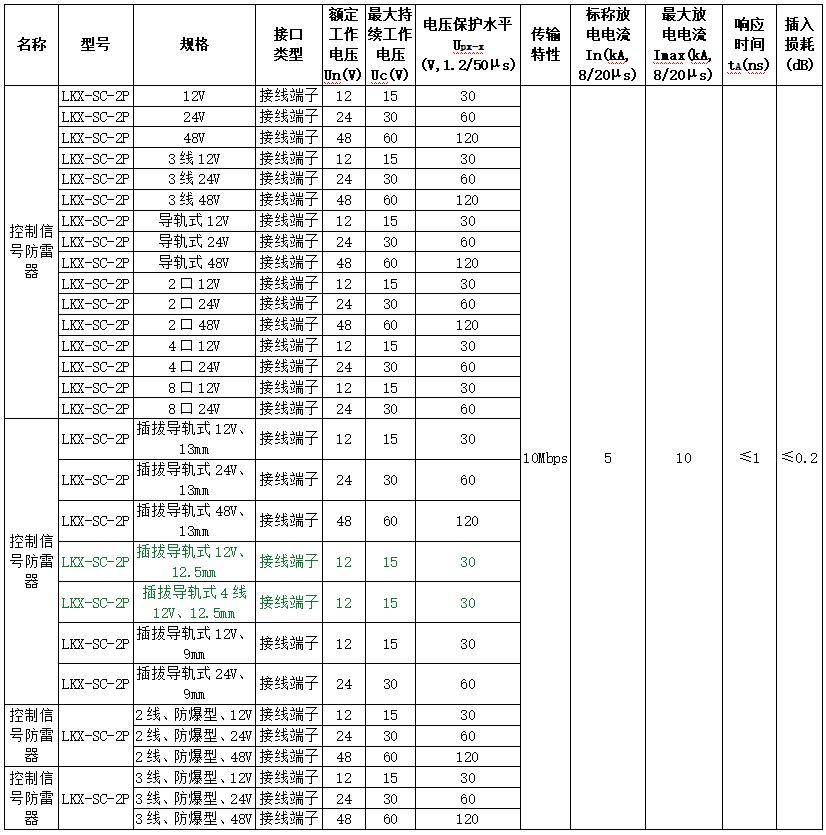

■技術參數

■安裝說明

● 本產品為串聯連接方式。

● 請選擇與被保護設備接口類型相同的產品。

● 防雷器應與被保護設備的工作電壓相匹配。

● 防雷器上的A、B為信號的兩極（3線防雷器的O極接線端子直通），

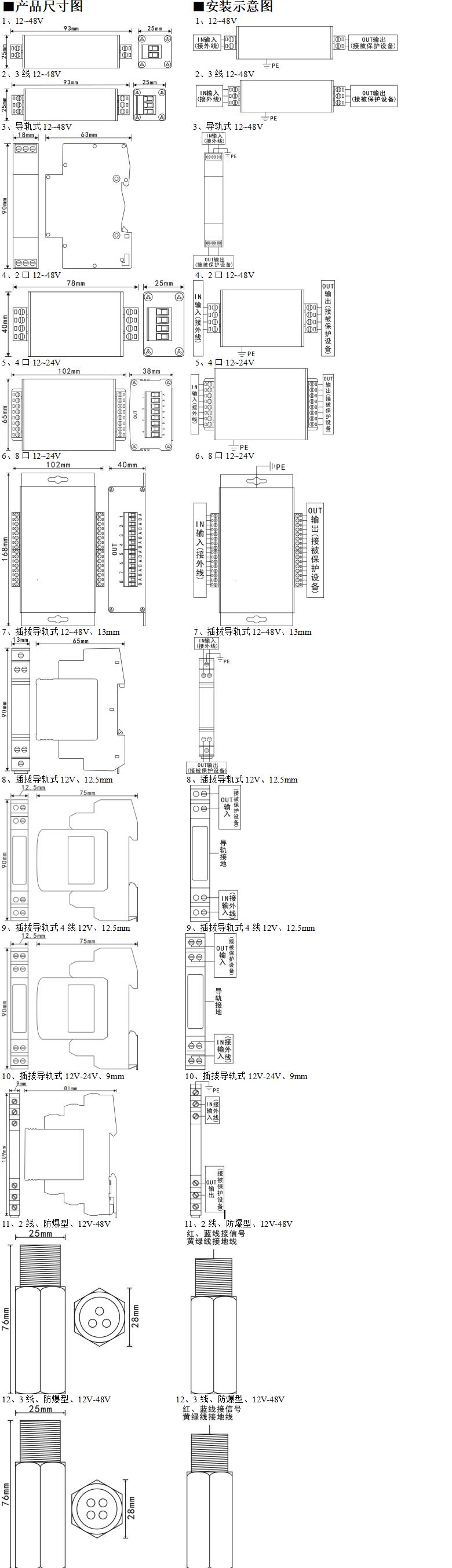

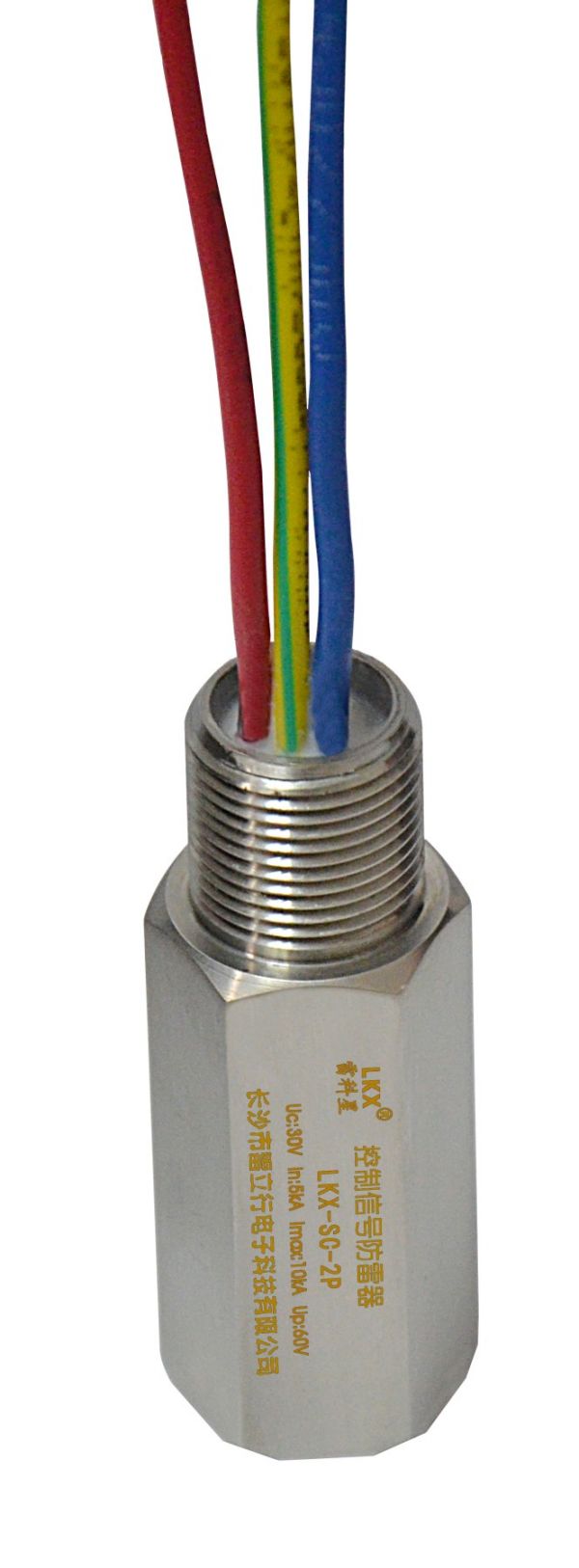

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線（其中插拔導軌式、12.5mm是通過導軌條接地，無需額外連接地線）。輸入端接外線，輸出端與被保護設備的輸入端相連接，（防爆型防雷器的為并聯防雷器，沒有輸入輸出，紅、藍、黑線接信號線，黃綠線接地線）。切勿接錯。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
