■產品用途
本產品適用于交流50Hz或60Hz,額定電壓220V或230V,可以根據需要選擇不同型號的產品。當用電設備發生短路、過載、漏電、電壓異常、人畜發生觸電時,能自動快速斷開電源,故障消除后自動重合閘恢復供電,無需人工合閘,保證用電設備正常供電使用。本產品主要適用于平安城市視頻監控、光伏并網、無人值守簡易機房、通訊基站、直放站、衛星地面接收站、微波轉發站、戶外一體化機柜、綜合接入、專用設備機箱、氣象遙測站、光端機以及交換機柜等重要室外和無人值守設備中。
■產品特點
●漏電保護:線路發生發生漏電時,保護器在0.1秒內斷閘并亮漏電燈,保護人身安全。(漏電不動作電流15mA。漏電動作電流30mA)
●短路保護:供電電流大于3倍額定電流,保護器在0.1秒內斷閘并亮短路燈,保證設備的安全性,當故障排除后自動合閘通電。
●過流保護:供電電流大于1.15倍額定電流并持續3秒鐘以上或期間大于3倍額定電流,保護器斷閘并亮過流燈。當故障排除后自動合閘通電。
●過壓保護:供電電壓高于285V±10V時,保護器斷閘并亮過壓燈。電壓降回正常后自動合閘通電。
●欠壓保護:供電電壓低于150V±10V時,保護器斷閘并亮欠壓燈。電壓回升正常后自動合閘通電。
●缺相保護:當線路ABC三相中任何一相缺相時,保護器立即斷閘并亮缺相燈。故障排除后自動合閘通電。
●合閘前故障檢測:在合閘前自動檢測供電線路電壓,當供電線路異常過壓、欠壓時,將封鎖合閘并報警故障未經排除,則無法合閘通電。當故障排除時,開關將自動合閘通電。
●自身防雷:兩級復合防雷保護。
■技術參數
型 號 項 目 | LKX-ZD/10A | LKX-ZD/16A | LKX-ZD/32A | LKX-ZD/63A | |
規格 | 三相、10A | 三相、16A | 三相、32A | 三相、63A | |
工作電壓(VAC) | 85~300 | 85~300 | 85~300 | 85~300 | |
頻率(Hz) | 50/60 | 50/60 | 50/60 | 50/60 | |
額定電流In(A) | 10 | 16 | 32 | 63 | |
電流保護 | 過流動作電流(A) | 11.5 | 18.4 | 36.8 | 72.45 |
短路動作電流(A) | 30 | 48 | 96 | 189 | |
過流斷開動作時間 | 3±0.5s | ||||
短路斷開動作時間 | ≤0.05s | ||||
漏電保護 | 漏電動作電流 | 30mA | |||
漏電不動作電流 | 15mA | ||||
漏電流動作時間 | ≤0.05s | ||||
電壓保護 | 過壓動作電壓 | ≥285±10VAC | |||
欠壓動作電壓 | ≤150±10VAC | ||||
過壓、欠壓斷開時間 | ≤3s | ||||
自動重合閘 | 自動重合閘次數 | 無限次 | |||
自動重合閘時間 | 前3次重合閘時間分別為1min、2min、3min,后5次合閘時間均為5min,過后合閘時間為30min一次合閘 | ||||
合閘前故障檢測 | 有 | ||||
防雷性能 | 8/20μs 10kA | ||||
沖擊波或干擾信號是否跳閘 | 智能識別漏電,可避免假漏電跳閘 | ||||
工作環境條件 | 溫度范圍:-20~+55℃;濕度范圍:≤95% RH; | ||||
安裝方式 | 35mm導軌式安裝 | ||||
自身功耗 | ≤0.3W |
■安裝說明
● 安裝前必須切斷電源,嚴禁帶電操作。
● 將本產品安裝在墻壁上或機箱內,電源接輸入端,負載接輸出端。要求安裝在高度為1.7米以上,人不容易接觸到的地方,且避免直接日曬或雨淋。

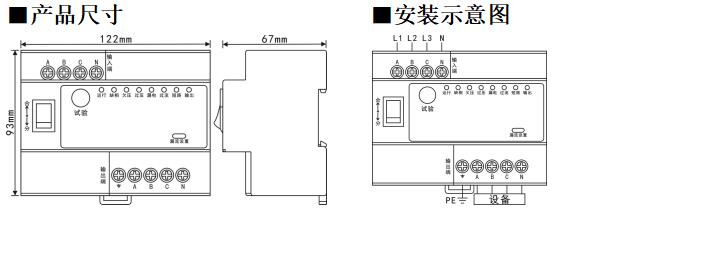

● 安裝時請根據安裝示意圖所示連接,上端為輸入端,下端為輸出端,其中A、B、C接火線,N接零線,PE接地線。
● 如果保護器接上電源3到5秒后,紅色指示燈亮,表明線路有相應的故障,此時應檢查相應的線路。
● 在安裝時,需注意不要反接,錯相。
●本產品可代替普通漏電開關,安裝時不要與漏電開關同時使用。
