■產品用途

該產品用于防雷產品的雷電計數，準確記錄雷擊次數。

■產品特點

● 高準確率計數。

● 接線簡易，安裝方便，實用性強。

● 數碼管/四位數碼管：35mm導軌式安裝；

機械式、無源：無需外加電源；

液晶屏、有電池：液晶屏顯示，方便查詢雷擊信息。

■技術參數

■安裝說明

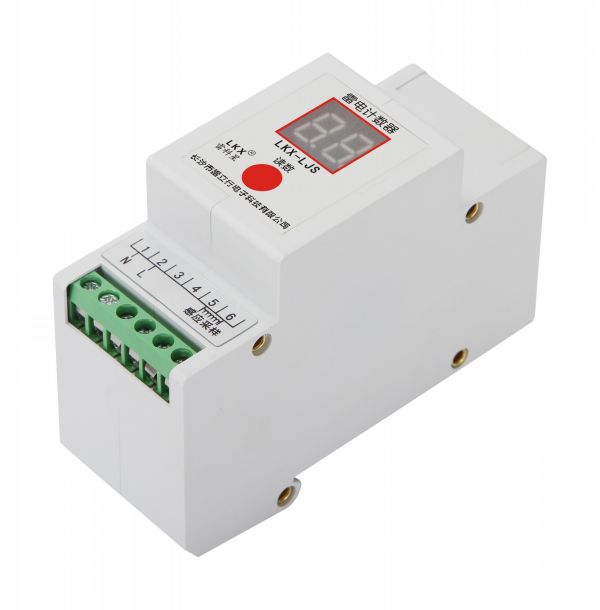

1、數碼管/四位數碼管：

● 安裝前必須切斷電源，嚴禁帶電操作。

● 采用35mm導軌式安裝。

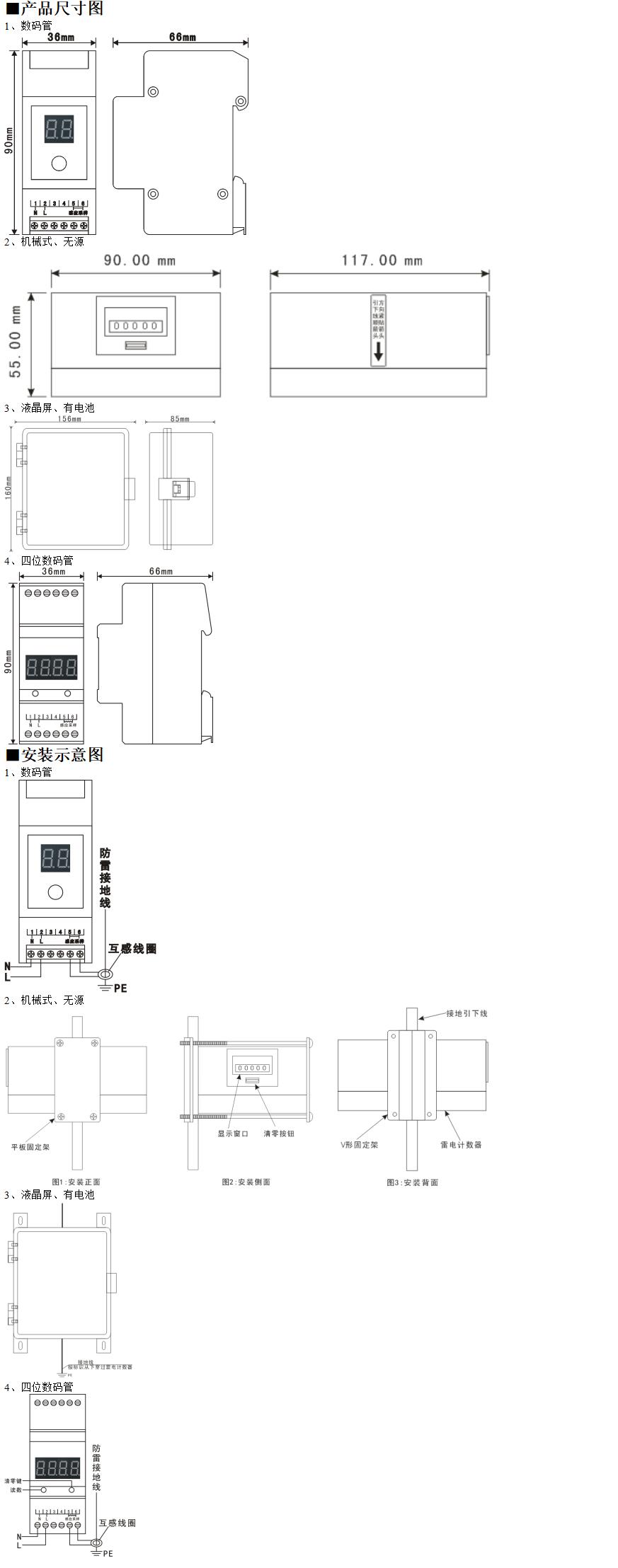

● 安裝時請根據安裝示意圖所示連接，其中N(1)為零線，L(2)為相線，PE為地線，感應采樣（5,6腳）接互感線圈的兩引出線（可任意連接），地線穿過傳感線圈后接入地網，切勿錯接。

● 睡眠狀態下按計數器的“讀數”按鈕，窗口即顯示雷擊次數。20秒不操作，計數器即自動進入睡眠狀態。

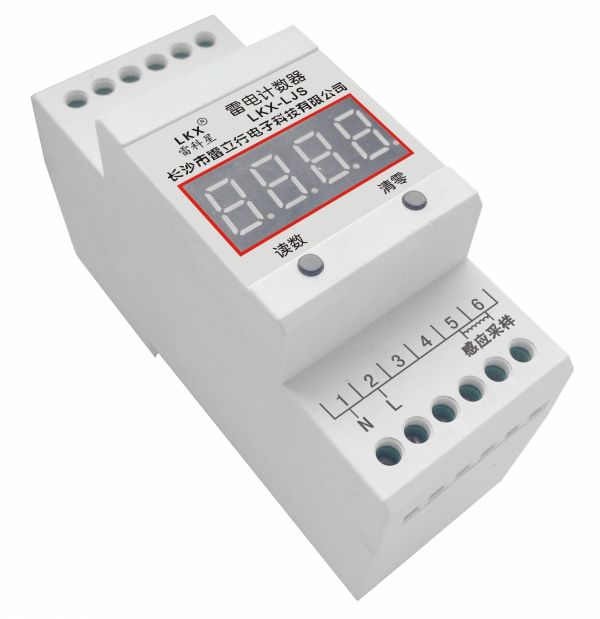

● 雷電計數器的計數范圍為0-99（四位數碼管雷電計數器的計數范圍為0-9999），其計數最小動作電流為1kA。

● 非專業人員請勿拆卸。

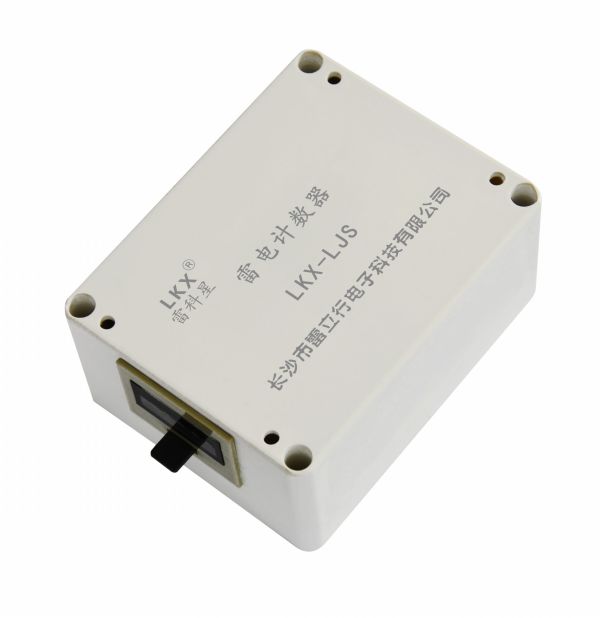

2、機械式、無源：

● 用長螺絲、兩固定架將接地引下線套在中間。

● 將雷電計數器（有箭頭標簽的一面朝接地引下線）插入固定架。

● 確定好合適位置后擰緊螺絲。

● 安裝完成后，確保雷電計數器緊貼在接地引下線上，且引下線緊貼在雷電計數器箭頭標簽的中央位置。

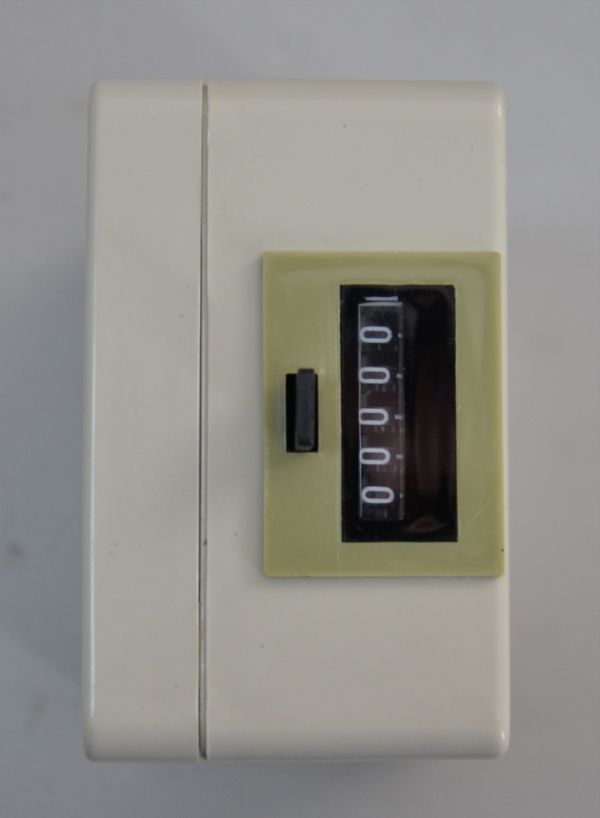

● 安裝完成后，對雷電計數器進行清零操作，使雷電計數器的顯示值顯示為“00000”且數字顯示在同一直線上。清零方法：對清零按鈕（如安裝示意圖所示）按壓即可使計數值置零（顯示“00000”）。

● 非專業人員請勿拆卸。

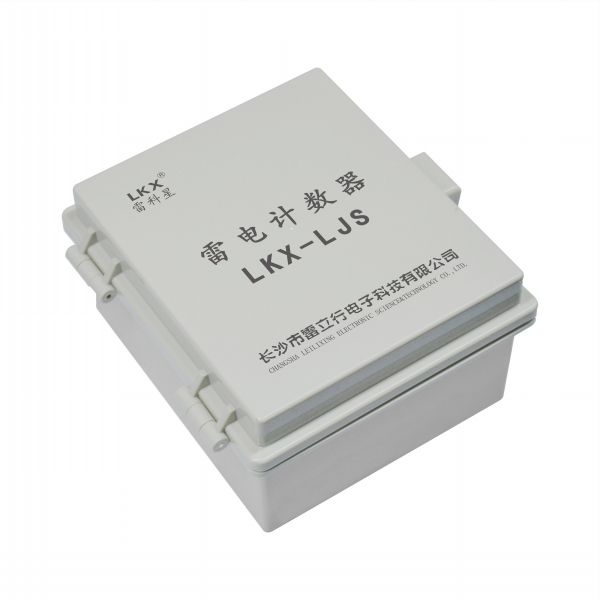

3、液晶屏、有電池

● 安裝時可分別將配件中的四個固定板固定在雷電計數器背面，并通過固定板將其固定在墻體上。

● 安裝時請根據安裝示意圖所示連接，請確保接地線從雷電計數器背面中央（即雷電計數器背面的標識處）穿過雷電計數器。安裝完成后，確保雷電計數器緊貼在接地線上，且接地線緊貼雷電計數器箭頭標簽。

● 在睡眠狀態下按任意按鈕，窗口即顯示雷擊次數和當前日歷時間（此時為待機狀態）。待機狀態下按“查詢”按鈕，進入雷擊時間查詢狀態；待機狀態下長按(按下時間超過1秒)“設置”按扭，進入日歷時間設置。

● 在進入時間設置或查詢狀態時，20秒不操作即可自動返回待機狀態，進入待機狀態16秒不操作即可自動進入睡眠狀態。

● 非專業人員請勿拆卸。
