■產品介紹

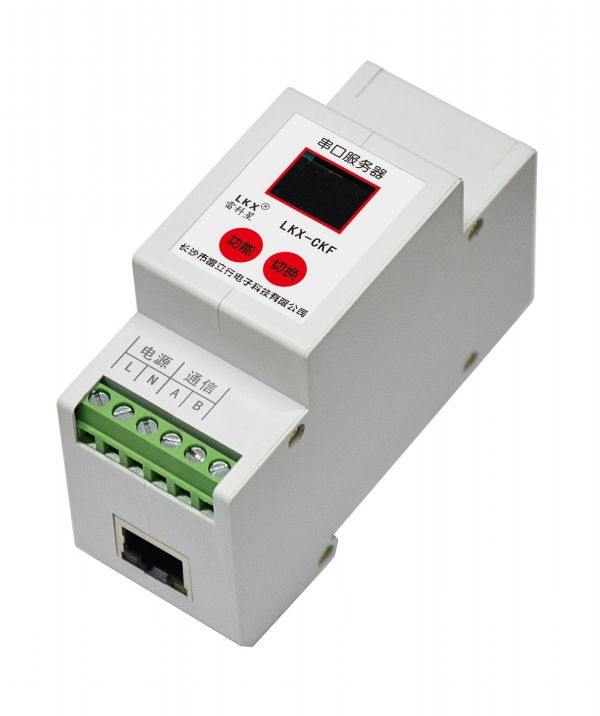

LKX-CKF串口服務器是一款實現RJ45網口與 RS485接口之間直接的數據傳輸?shù)脑O(shè)備。帶輪詢功能的串口服務器，可輕松完成RS485設備與物聯平臺軟件的連接與數據交換。搭載高性能微處理器，功耗低，速度快，穩定性高。內部集成了 TCP/IP 協議棧，用戶利用它可以輕松完成嵌入式設備的網絡功能。

■產品特點

● 10/100Mbps 自適應以太網接口。

● 工作模式為TCP Client，方便快速連接平臺服務器。

● 支持連接超時自動重啟功能。

● 內置高性能微處理器，廣泛應用于各種工業環境。

● 模塊自帶看門狗，保障系統安全運行。

● 液晶屏顯示，方便查詢設備運行狀態及參數。

■技術參數

■安裝說明

● 本產品采用插入式接線端子的接線方式。

● 安裝時請根據安裝示意圖及產品標識正確連接，其中L、N接交流電源，A、B端口接485通信線，切勿接錯。

● RJ45網絡接口可通過連接局域網，使用“智能硬件產品配置軟件”進行產品的參數配置；也可以通過產品上的“功能”和“切換”按鍵進行部分參數的配置。

● 可通過“功能”按鍵的連按操作進入相應的功能設置狀態（連按操作為：前N-1次短按，第N次長按，短按時間應小于1秒，長按時間應大于2秒）?！肮δ堋卑存I連按4次（前3次短按，第4次長按）恢復出廠設置，連按3次重啟模塊操作，連按2次進入?yún)?shù)設置界面，可設置網關和本機IP（網關_IP，本機_IP），連按1次為背光設置。

● 在信息查看界面下：短按“功能”按鍵可快速切換到主查看界面，長按“功能”鍵退出并保存設置。短按“切換”按鍵可切換查看的信息界面；

● 在參數設置界面下：短按“功能”可切換要設置的參數，短按“切換”按鍵可對設置的參數進行“加操作”，長按“切換”按鍵可對設置的參數進行“快速連加操作”或“退出設置操作”。
