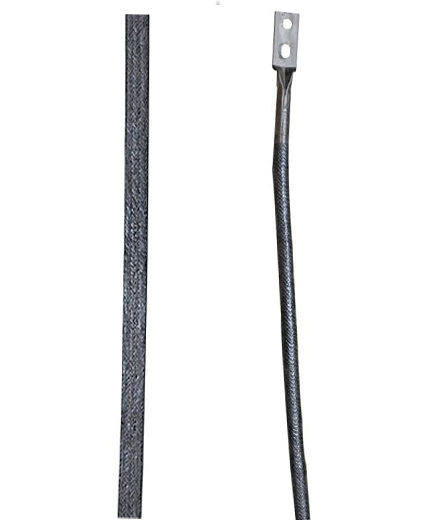

柔性石墨接地體

■產品簡介

柔性石墨接地體是一種新型非金屬導電材料，經過高溫膨化加工而后編織成型，材料性能穩定，自身電阻率低，耐高、低溫，耐酸堿腐蝕，耐大沖擊電流，材料性質不發生變化，在土壤中不降解，使用壽命長達30年以上；無毒、無污染、安全環保。

采用柔化工藝將具有良好導電性和耐腐性的石墨進行柔化改性，使其電氣性能、理化性能、力學性能滿足防雷接地技術及工程施工要求，適應各種環境，產品輕便，施工簡單，能夠滿足工程不同的要求。

■理論依據

（1）GB/T21698-2008 《復合接地體技術條件》中關于復合接地體的相關技術要求。

（2）DL/T 2095-2020 《輸電線路桿塔石墨基柔性接地體技術條件》中關于接地體的相關技術要求。

（3）通過在不同地質條件進行的多次實驗，證明柔性石墨接地體完全滿足了各種接地工程的技術要求，并取得了良好效果。

■產品用途

防雷接地目的是為雷電流提供安全泄放入地的通道，限制雷擊過電壓、保護人身及設備安全，是保障電力系統、通信系統、鐵路供電與通信控制系統、油氣輸送與儲存系統等工業領域安全生產的必要措施。

良好接地是一切防雷措施的基礎，如果接地不良，其它所有防雷措施（避雷針、避雷器、等電位、屏蔽）都無法正常發揮作用，雷擊引起的反擊電壓將造成絕緣擊穿、易燃易爆物燃燒爆炸，甚至人員傷亡。

此柔性石墨接地體能確保接地良好，更穩定的降低接地電阻，為雷電流的泄放提供通暢通道。

■應用領域

●輸電線路桿塔、變電站、發電廠、通訊基站、鐵路、港口碼頭、油氣設施、油氣儲罐、油氣管道、橋梁、樓宇、廠房等各種建筑物。

●大樹/古樹等各種非建筑物。

■產品特點

●超長壽命，耐強酸、強堿

此產品由多種非金屬導電材料構成，和土壤有較強的親和力，壽命長達30年以上。還具備超強的耐腐蝕性，可適應不同的土壤環境，能夠全面運用到各行各業，尤其在強酸、強堿土壤環境下更顯優勢。

●超低電阻

該產品為多層多材質編織的石墨線結構，具有金屬材料所不具備的特性。不僅能増加其本身的強度，還大大増加了與土壤的接觸面積，當埋入土壤中，自身材質具有適中的吸水、保濕和釋放電解質的特性，可在石墨接地體內部?jī)?chǔ)存大量的導電介質，使其體積膨脹，與土壤結合更加緊密，從而提高了雷電流及故障電流的泄放速度。

●與土壤的接觸電阻穩定

該產品表面粗糙構成細孔，能和土壤緊密咬合粘接，可隨土壤一起蠕變而不脫離產生空氣界面，在土壤季節性干裂、融水沉降、冰凍、凍土融化產生蠕變的情況下，石墨接地體與土壤的接觸電阻始終保持穩定的低值。

●良好熱穩定性，溫升低避免土壤燒結

柔性石墨接地體采用大截面電流分散技術降低發熱功率密度，采用比熱容大的材料提高吸熱能力，采用土壤水分滲透技術限制溫升，在雷電和短路情況下石墨接地體性能穩定，同時避免高溫引起石墨接地體接觸面土壤的燒結。

●低碳環保，節約成本

該產品材質不含重金屬等有害物質，不污染生態環境、不對植被、植物造成傷害，不造成對大地土壤及地下水源的重金屬污染。降阻材料選擇多層石墨編織線時，可免除地網的后期維護、可降低施工成本和工作強度、可節省材料和經費、可節能減排利于環保、可延長地網使用壽命、可確保工程質量和使用安全。

●施工簡單，阻值穩定

該產品體積小、重量輕、運輸及施工方便、長途運輸也不會造成破損，現場施工時可隨地形隨意埋放，可蛇形開挖，避開巖石、樹木，開挖量少，不破壞綠化；可泥漿回填，回填緊致；石墨接地體壓接互連，無需焊接，無需電源焊機等現場要求。

■主要性能參數

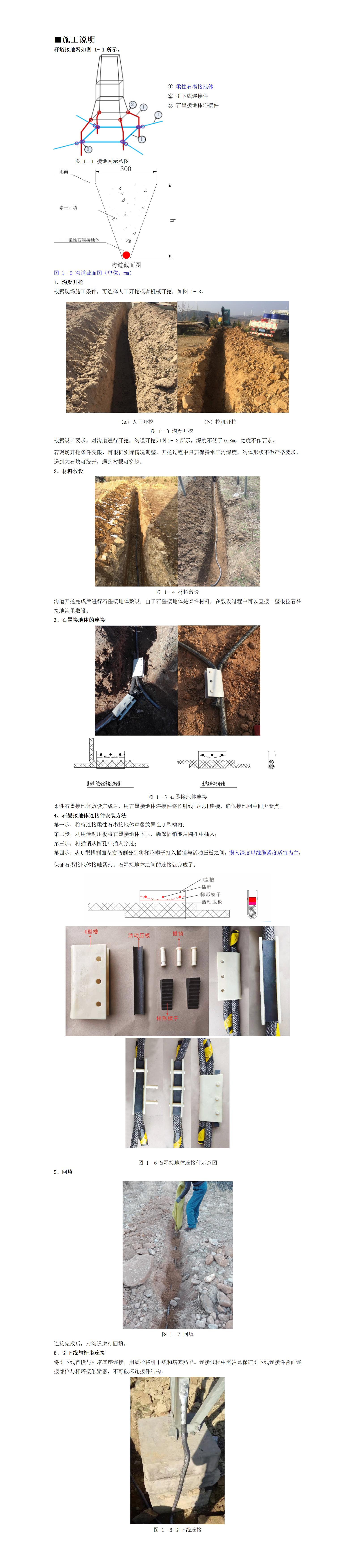

■施工注意點

●接地溝深不低于0.8m，回填土中不得有石塊雜草等雜物，且分層夯實。

●防止利器劃傷，保護石墨接地體泄電層不受損傷。

●和接地模塊配套使用時，模塊與模塊間距建議以5m為準，若環境條件不允許，可適度放寬或縮??；與石墨接地體相接觸泥土，加清水搗成糊狀有利于兩者密切接觸，大大提高降阻效果；石墨接地體可按地形位置埋放，回填時切勿直接回填石塊，以免破壞石墨接地體。

●可釆用邊施工邊測量的方式，以便節省施工費用。
