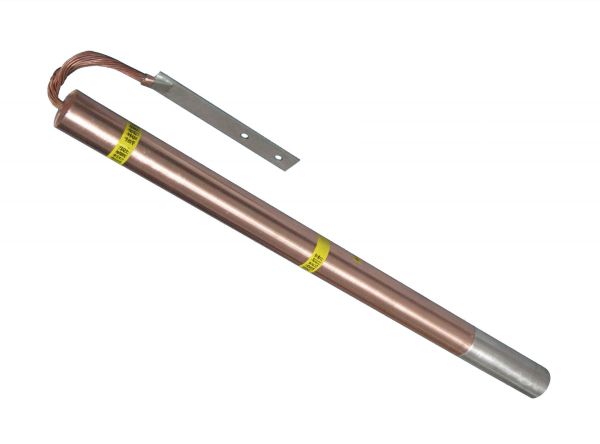

■產品介紹

電解離子接地極（鎂合金）是第二代接地降阻防腐離子地極，以占地面積小、施工難度低、降阻防腐效果持久穩定為技術突破點。其獨特的降阻技術與防腐蝕性能，使接地降阻效果不斷提升，適用于不同的地質條件，尤其適用于地阻率較高，有較高接地要求，接地工程難度較大的場所，具有優越的性價比。本產品適用于所有的防雷接地工程。

■產品特點

● 不會在短時間內因雨水或地下水而消散，持久性好；

● 因鎂電位最低，因而采用鎂合金作為陽極對臨近金屬結構的影響極?。?/span>

● 運行成本低，可實現零費用維護，一次投資，長期受益；

● 良好的吸附性能，消除了接地極與土壤之間接觸電阻，改善了地中的電場分布；

● 良好的滲透性能，深入到泥土及巖縫中，形成樹根網狀，增大了地中的泄流面積；

● 填充劑為無毒化合物，對環境無污染。

■技術參數

■工作原理

1、降阻原理

接地電阻是大地電阻率以及電極形狀、電極尺寸的函數。因此降低土壤電阻率是減小接地電阻的方法之一。

接地降阻防腐離子電極是利用降低接地極周圍土壤電阻率的原理，由原電極增加防腐功能和新工藝研制而成。電解地極用Φ63㎜銅管組成，共有4－12個呼吸排泄孔。在電解電極管內填充環保型物理化合物，使得其埋于地下時能充分吸收土壤和空氣中的水分，通過潮解作用，從呼吸排泄孔中向外緩慢排出電解溶液，使得接地極周圍的土壤電阻率能得到有效的持久的降低。

2、防腐原理

接地降阻防腐離子電極是利用宏觀電池腐蝕的原理，將不同位置的兩種金屬組合在一起，形成了賤金屬成為陽極，貴金屬成為陰極的電池，陽極將受到腐蝕。

從一份利用飽和甘汞電極做參考電極測定海水中金屬的電位數據（表1）中可以看出，用鎂作為陽極，犧牲陽極，使得接地金屬得以保護是最合適的方法之一。

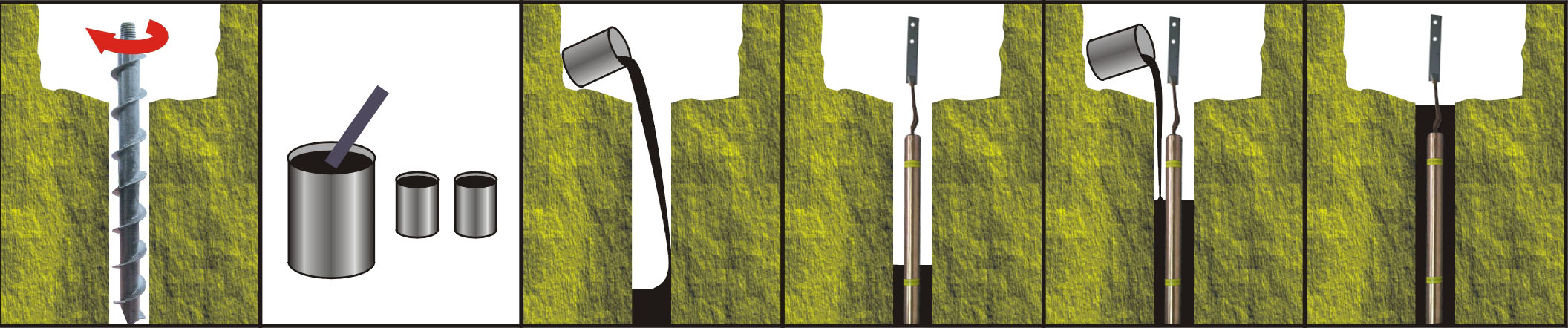

■施工指南

1、鉆孔：在選好的施工場地依據所選產品情況開挖圓坑，在坑里鉆出垂直地面的孔洞。

2、配制填充料：

⑴在容積內放入相應的淡水(井水、自來水均可)，水與填充料的比例為0.4～0.6：1。

⑵加入專用高能填充料，通常為長效防腐降阻劑（長效離子劑：長效防腐劑：活性離子劑=25：25：1），攪拌至糊狀。

3、將電解離子接地極從包裝中取出，檢查產品是否完整（電解離子接地極一端焊接了一段95mm2銅線，銅線上再焊接了一塊鍍鋅扁鐵，其上開了兩個直徑為12mm的圓孔，孔中心距為63mm）。

4、拆開電解離子接地極兩端及中間的密封膠帶（密封膠帶用以密封通氣孔，通氣孔通過潮解作用，將活性電解離子有效釋放到土壤中，使接地極成為一個離子發生裝置，從而改善周邊土質使之達到接地降阻要求）。

5、將四分之一配制好的填充料填入孔洞底部。

6、將電解離子接地極植入孔洞中，接地極頂部與圓坑的底部平齊。

7、接好引出線：引出線采用銅線加扁鐵，可螺絲緊固（須刮掉孔周圍銀粉漆），也可剪掉扁鐵后焊接。

8、將其余填充料填在接地極周圍至接地極頂端100mm時止，測量接地電阻，達到要求后，用土填蓋在接地極周圍。

9、當一套接地極達不到接地電阻要求時，可用兩套或多套并聯使用，接地極與接地極之間的間隔不宜小于5m。

10、檢查安裝，確保接地極完全被埋入，并與接地網完好連接，待接地極充分吸濕（24小時）后測量其接地電阻。

表一：飽和甘汞電極做參考電極測定海水中金屬自然電位序列
